中文別名：錦綸66短纖維;尼龍-66;尼龍66樹脂;聚酰胺-66;聚己二酰己二胺;錦綸-66。尼龍66疲勞強(qiáng)度和剛性較高，耐熱性較好，摩擦系數(shù)低，耐磨性好，但吸濕性大，尺寸穩(wěn)定性不夠。

通常應(yīng)用于中等載荷，使用溫度<100-120度無潤滑或少潤滑條件下工作的耐磨受力傳動零件。尼龍66為聚己二酰己二胺，工業(yè)簡稱PA66。常制成圓柱狀粒料，作塑料用的聚酰胺分子量一般為1.5萬～2萬。各種聚酰胺的共同特點(diǎn)是耐燃，抗張強(qiáng)度高(達(dá)104千帕)，耐磨，電絕緣性好。

熔點(diǎn)(Tm)

熔點(diǎn)即結(jié)晶熔解時的溫度，對結(jié)晶性高分子尼龍-66，顯示清晰的熔點(diǎn)，根據(jù)采用的測試方法，熔點(diǎn)在259~267℃的范圍內(nèi)波動。通常采用差熱分析(DTA)法測出的尼龍-66的熔點(diǎn)為264℃。實際上，尼龍-66的熔點(diǎn)可以根據(jù)結(jié)晶的熔融熱(ΔH)和熔融熵(ΔS)計算出來：

尼龍-66的ΔH為4390.3J/mol，ΔS為8.37J/kmol，Tm的理論值為259.3℃[ ]。

如果將體積膨脹系數(shù)顯示極大值的溫度當(dāng)作熔點(diǎn)，則尼龍-66的熔點(diǎn)溫度范圍為246~263℃。接近理論熔解溫度259℃。

玻璃化溫度(Tg)

高分子的比容和比熱容等溫度特性值在某一溫度可出現(xiàn)不規(guī)則的變化，這一溫度就是玻璃化轉(zhuǎn)變溫度，是分子鏈的鏈段克服分子間力開始運(yùn)動的溫度。在這一溫度附近，模量、振動頻率、介電常數(shù)等也開始發(fā)生變化。

尼龍-66的玻璃化溫度，與測試方法、試樣中的水分含量、單體濃度、結(jié)晶度等因素有關(guān)。Wilhoit和Dole等從比熱容的溫度變化分析，認(rèn)為尼龍-66的玻璃化溫度為47℃[ ]，而Rybnikar則在低溫下測定了尼龍-66的比容，發(fā)現(xiàn)在尼龍-66在-65℃也有一個轉(zhuǎn)變溫度。

物理性能

比重：PA6 1.14克/立方厘米，PA66 1.15克/立方厘米，PA1010 1.05克/立方厘米

成型收縮率：PA6 0.8-2.5% ，PA66 1.5-2.2%

干燥條件：100-110℃/12小時

堅韌、耐磨、耐油、,耐水、抗酶菌、但吸水大

燃燒鑒別方法：火焰上端黃色，下端藍(lán)色，燃燒后塑料熔滴落，起泡，離火后特殊的羊毛，指甲燒焦味和帶芹菜味

尼龍6：彈性好，沖擊強(qiáng)度，吸水較大

尼龍66：性能優(yōu)于尼龍6，強(qiáng)度高，耐磨性好

尼龍610：與尼龍66相似，但吸水小，剛度低

尼龍1010：半透明，吸水小。耐寒性較好。適于制作一般機(jī)械零件、減磨耐磨零件、傳動零件以及化工、電器、儀表等零件

特點(diǎn)

1.優(yōu)良的力學(xué)性能。尼龍的機(jī)械強(qiáng)度高，韌性好。

2.自潤性、耐摩擦性好。尼龍具有很好的自潤性，摩擦系數(shù)小，從而，作為傳動部件其使用壽命長。

3.彈性好，耐疲勞性好，可經(jīng)得住數(shù)萬次的雙撓曲

4.耐腐蝕性能佳，不霉，不怕蛀，有耐堿的能力，但不耐酸和氧化劑

5.染色性能良好

6.相對密度小，僅為1.04-1.14，除聚烯烴纖維外，是纖維中最輕的

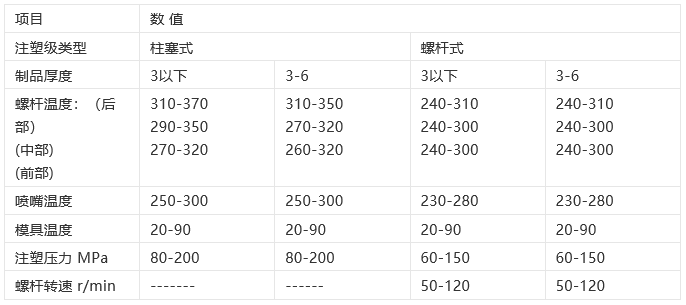

注塑參數(shù)

結(jié)晶構(gòu)造

Bill認(rèn)為，尼龍-66的晶形有α型和β型二種形態(tài)，在常溫下為三斜晶形，在165℃以上為六方晶形。

Bunn等確定了尼龍-66α型的結(jié)晶構(gòu)造，尼龍-66分子中的亞甲基呈鋸齒狀平面排列，酰胺基取反式平面結(jié)構(gòu)，分子鏈被筆直地拉長。相鄰的分子以氫鍵連成平面的片狀。

表01-68 尼龍-66 穩(wěn)定晶形的晶格常數(shù)

晶體 a b c(纖維軸) α β γ

α型結(jié)晶(三斜晶系) 4.9×10-4μm 5.4×10-4μm 17.2×10-4μm 48?° 77° 63?°

計算密度=1.24g/cm3

圖01-44 尼龍-66的α晶型結(jié)構(gòu) 圖01-45尼龍-66分子中晶片排列模型

線條：鏈狀分子;○：氧原子

尼龍-66的α晶型是一系列晶片沿鏈軸方向一個接一個的壘積，而β晶型則每隔一片相互上下偏移壘積。對未進(jìn)行熱處理的普通成型品，構(gòu)成結(jié)晶的氫鍵平面片的重疊方式，是這種α晶型和β晶型的任意混合。

球晶

熔融狀態(tài)的尼龍-66緩慢冷卻時，在235~245℃急劇生成球晶。球晶不僅包含于結(jié)晶部分，也包含于非結(jié)晶部分，結(jié)晶度為20%~40%。

球晶有在徑向上優(yōu)先取向的正球晶及在切線方向上優(yōu)先取向的負(fù)球晶[ ]。尼龍-66球晶通常為正球晶，但在250~265℃下加熱熔融結(jié)晶時可以生成負(fù)球晶[ , ]。球晶生成速度和球晶大小，除顯著地受冷卻溫度的影響之外，還受到熔融溫度、分子量等因素的影響。

結(jié)晶度

一般認(rèn)為，普通結(jié)晶形高分子，具有結(jié)晶區(qū)域和非結(jié)晶區(qū)域，結(jié)晶區(qū)域的比例便稱為結(jié)晶度。在很大程度上，結(jié)晶度可以左右尼龍-66的物理、化學(xué)和機(jī)械性質(zhì)。結(jié)晶度可以用X-射線、紅外吸收光譜、熔融熱、密度和體積膨脹率等求得，其中以密度法最為簡單方便。

分子量

綜合考慮尼龍-66的可應(yīng)用性和可加工性，通常將其分子量調(diào)整為15000~30000(聚合度約150~300),若分子量太大，成型加工性能變差。已經(jīng)開發(fā)了一系列方法測定聚酰胺的分子量，如粘度法(溶液粘度法和熔融粘度法)、末端基定量法(中和滴定法、比色法、電位滴定法、電導(dǎo)滴定法)、光散射法、滲透壓法、熔融電導(dǎo)法等，其中溶液粘度法在實驗室條件較為容易進(jìn)行。

熱分解和水解反應(yīng)

與其它聚酰胺相比，尼龍-66最容易熱降解和三維結(jié)構(gòu)化。當(dāng)尼龍-66發(fā)生熱分解時，首先表現(xiàn)為主鏈開裂引起分子量、熔體粘度降低;進(jìn)一步降解時，由三維結(jié)構(gòu)化引起熔體粘度上升而最終變成凝膠，成為不溶不熔物。其機(jī)理尚未完全闡明，但相信主要原因是尼龍-66本質(zhì)造成的，與己二酸殘基容易形成環(huán)戊酮衍生物密切相關(guān)。

在惰性氣體氛圍中，尼龍-66可以在300℃保持短時間的穩(wěn)定性，但時間長后(如290℃5小時)就可看出明顯的分解，產(chǎn)生氨和二氧化碳等。在無氧的條件下，其分解產(chǎn)物為氰基(-CN)和乙烯基(-CH=CH2)。

在有氧和水等存在時，尼龍-66在200℃就顯示出明顯的分解傾向。在有氧存在時，加熱還會引起分子鏈之間的交聯(lián).

尼龍-66對室溫水和沸水是穩(wěn)定的，但在高溫尤其是在熔融狀態(tài)下則會發(fā)生水解。另外，尼龍-66在堿性水溶液中也很穩(wěn)定，即使在10%的NaOH溶液中于85℃處理16小時也觀察不到明顯的變化。但在酸性水溶液中容易發(fā)生水解。
